भित्ता माउन्ट ओजोन विश्लेषक

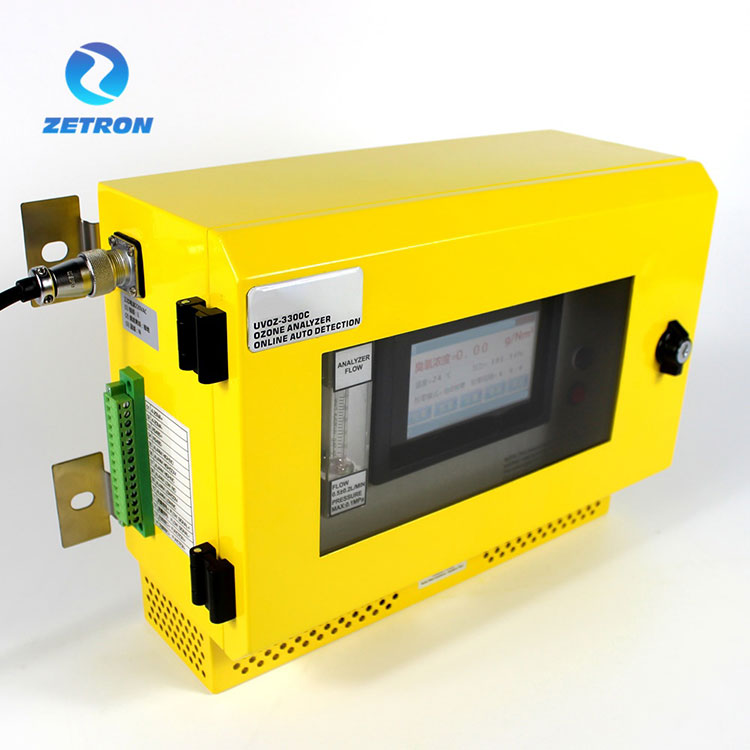

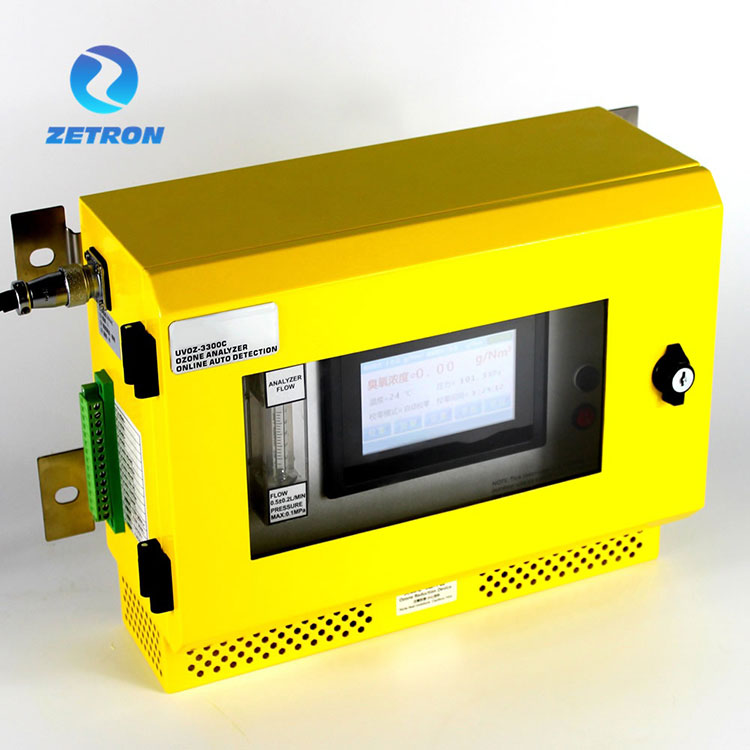

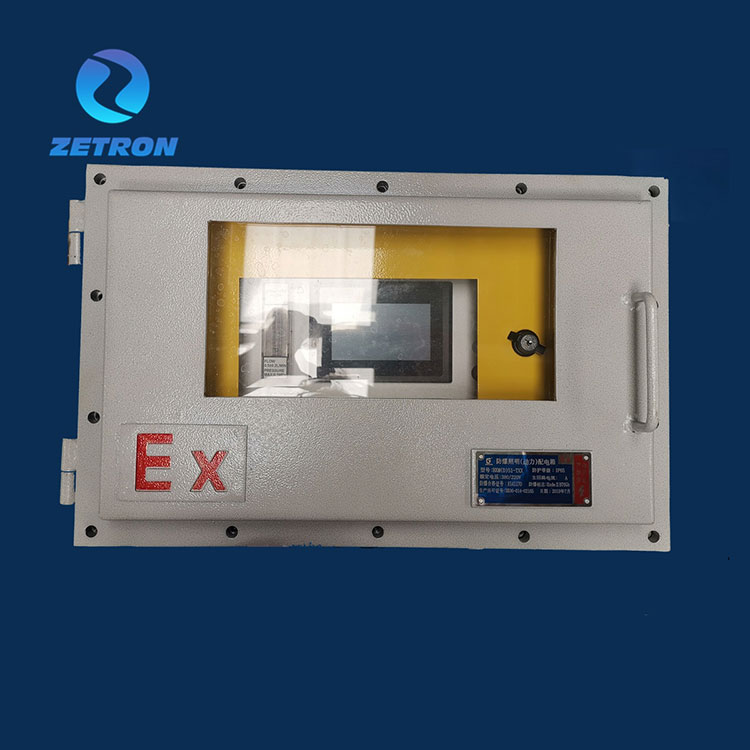

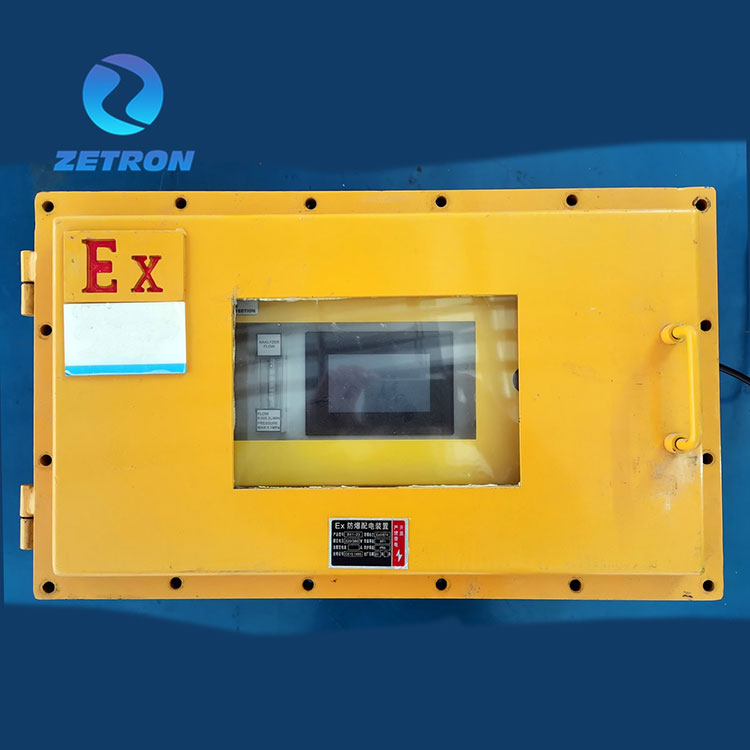

MIC500-OZ भित्ता माउन्ट ओजोन विश्लेषक

ल्याम्बर्ट बिलको कानूनको आधारमा, हालको ओजोन एकाग्रता गणना गर्न UV अवशोषण अघि र पछि प्रकाश संकेतको तीव्रताको परिवर्तन नाप्ने विश्लेषक। उपकरणले बत्ती ट्यूबको बुद्धिमान व्यवस्थापन प्रणालीको साथ उन्नत दोहोरो यूभी प्रकाश स्रोत प्रणाली अपनाउँछ र अलग गरिएको फोटोसेल टेक्नोलोजी, उच्च दबाबको कुनै उच्च क्षमताको सक्षमता छैन। विरोधी नमूना ग्याँस प्रभाव।

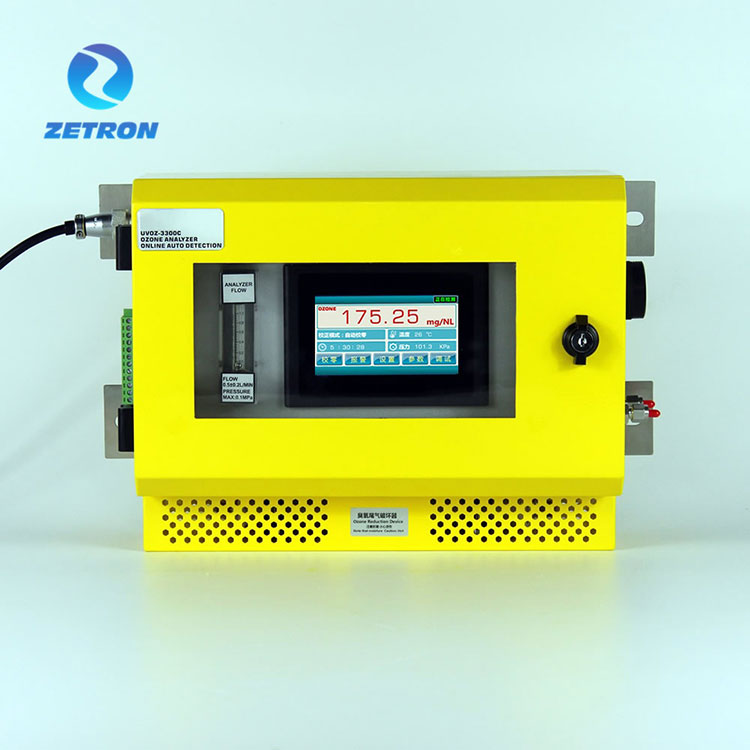

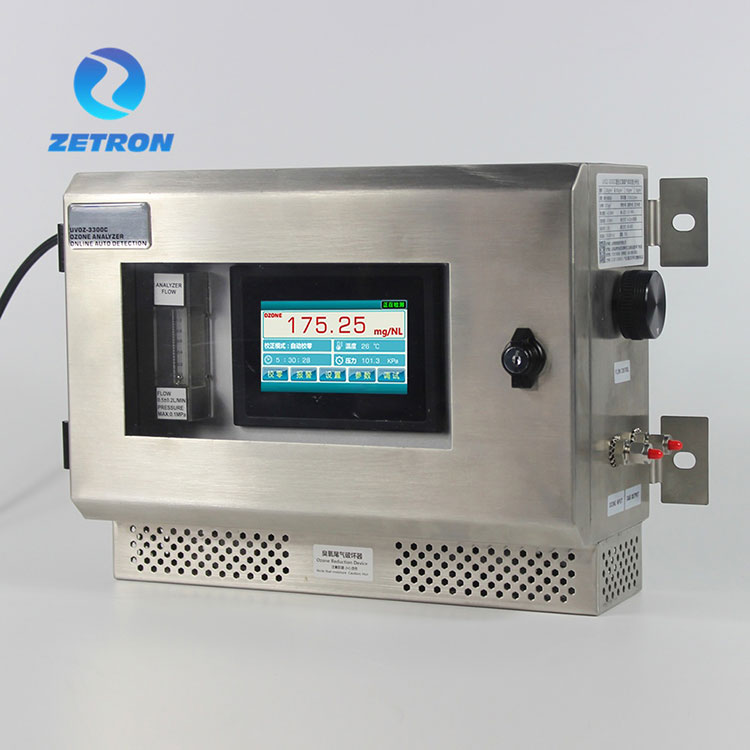

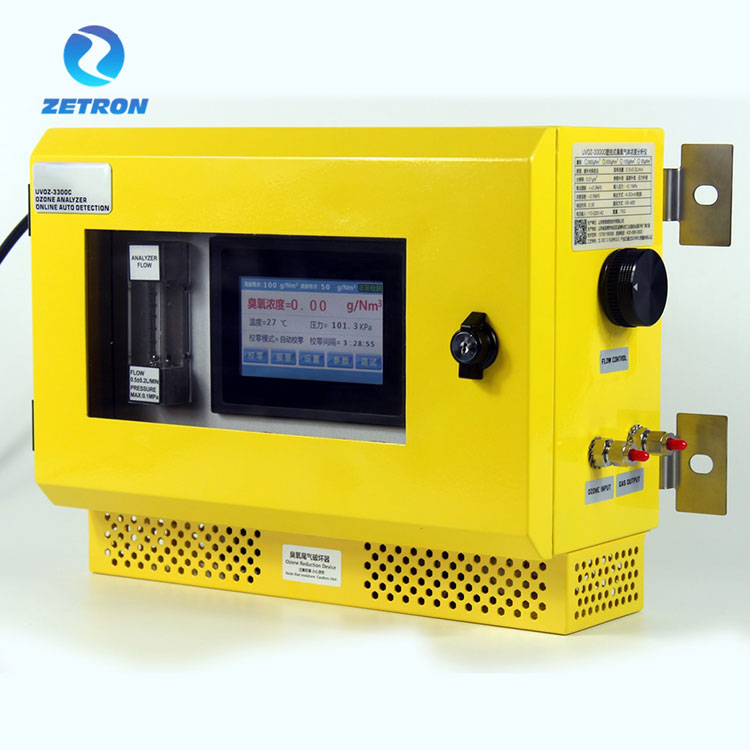

वाल-माउन्टेड ओजोन विश्लेषकसँग टच स्क्रिन सञ्चालन इन्टरफेस छ, जसले वास्तविक-समय ओजोन एकाग्रता देखाउँछ। र टच स्क्रिन पनि दबाव र तापमान क्षतिपूर्ति प्रदर्शन संग छ। उच्च एकाग्रता (g/Nm3) दायराको लागि, यसमा प्रवाह इनपुटको प्रकार्य छ, जसले वास्तविक समयमा ओजोन जनरेटरको आउटपुट प्रदर्शन गर्न सक्छ। कोर कम्पोनेन्टले पत्ता लगाउने शुद्धतालाई असर गर्नबाट शून्य बहावलाई रोक्न उच्च प्रकाश ट्रान्समिटेन्स क्वार्ट्जको साथ लामो-जीवन uv प्रकाश प्रणाली अपनाउँछ। उपकरणहरू लगातार 24 घण्टा चल्न सक्ने सुनिश्चित गर्न शून्य गर्दा ओजोन इनपुट बन्द गर्न आवश्यक छैन।

ओजोन एकाग्रता ओजोनको प्रतिशत तौल (% wt/wt), ओजोनको ग्राम प्रति सामान्य घन मिटर नमूना ग्यास (g/Nm3) अल्फान्यूमेरिक डिस्प्लेमा प्रदर्शित हुन्छ। एकाग्रता एकाइ सञ्चालन समयमा परिवर्तन गर्न सकिन्छ।

थप परिमार्जन योग्य प्यारामिटरहरू अरू बीचमा छन्:

दबाव प्रदर्शनको एकाइ (kPa)

अलार्म प्यारामिटरहरू (उच्च/कम थ्रेसहोल्ड)

वाहक ग्यासको प्रकृति: हावा वा अक्सिजन (पीएसए सहित)

RS-485 इन्टरफेस प्यारामिटरहरू

4-20MA सिग्नल आउटपुट

वैकल्पिक दायरा र काम मोड

 प्राविधिक सुविधाहरू

संरचना

पावर इनपुट:

अलार्म सिंगल आउटपुट

सिंगल आउटपुट

जडान र प्रक्रिया

ओजोन विश्लेषक सक्रिय दबाव नमूना प्रक्रिया रेखाचित्र

सञ्चालन निर्देशन

【1】।सर्त प्रयोग गर्दै

यो विश्लेषक इनडोर स्थापना र सञ्चालनको लागि प्रयोग गरिन्छ। यसलाई 5 मिनेटको लागि पूर्व तताउन र त्यसपछि एक पटक शून्य गर्न सिफारिस गरिन्छ। यो 24 घण्टाको लागि अनलाइन प्रयोग गर्न सकिन्छ। कृपया प्रयोग गर्दा शक्ति र वातावरणको सुरक्षामा ध्यान दिनुहोस्। यो UV LED प्रकाश स्रोत अनुगमन प्रणाली संग सुसज्जित छ, र प्रणाली प्रकाश स्रोत को चमक अनुसार समायोजित गरिनेछ। यदि ओजोन बिना शून्य विचलन, तपाईं म्यानुअल रूपमा सफा गर्न शून्य गर्न सक्नुहुन्छ। कहिलेकाहीँ, शून्य विचलन हुन्छ, जसलाई बेवास्ता गर्न सकिन्छ।

【2】 सावधानीहरू

①यो ओजोन विश्लेषक घर भित्रको लागि प्रयोग गरिन्छ र वातावरण हावायुक्त, सुख्खा, कुनै अन्य संक्षारक ग्याँसहरू राख्नु पर्छ। विशेष गरी वातावरणमा अमोनिया, हाइड्रोजन क्लोराइड, हाइड्रोजन सल्फाइड र अन्य ग्यास भएमा समयमै क्षरणबाट जोगाउनुपर्छ । यस अवस्थाको कारणले गर्दा कुनै पनि समस्या नि: शुल्क ग्यारेन्टी भित्र छैन।

②स्वच्छ र सुख्खा ओजोन ग्यासको ग्यारेन्टी हुनुपर्छ। आर्द्र ठाउँहरूमा वा तेल, धुलो, फिल्टरहरू (फ्लु ग्यास फिल्टरहरू) र डिह्युमिडिफायरहरू (इलेक्ट्रोनिक कन्डेनसरहरू) संग ओजोन ग्यासको एकाग्रता पत्ता लगाउन आवश्यक छ भने उपकरणको इनलेटमा स्थापना गर्नुपर्छ। अन्यथा यस अवस्थाको कारणले गर्दा कुनै पनि समस्या नि: शुल्क ग्यारेन्टी भित्र छैन।

③यो निकास ग्यास विनाशक आउटलेटलाई मुख्य पाइपलाइनमा जडान गर्न कडा रूपमा निषेध गरिएको छ, र निकास ग्यास खाली वा नष्ट गर्नुपर्छ।

④ यदि उपकरण लामो समयसम्म प्रयोग गरिएन भने, यो हिटरलाई नियमित रूपमा विद्युतीकरण गर्न र आर्द्रता विरुद्ध उपकरण भण्डारण गर्न आवश्यक छ।

⑤ काम गर्ने अवस्थामा निकास ग्यास विनाशक उत्साही हुनेछ, यो कडा रूपमा हात प्रत्यक्ष स्पर्श निषेधित छ। निकास ग्यास विनाशकमा ध्यान दिनुहोस् यदि नमी इन्सुलेशनमा लामो समयसम्म रह्यो भने अमान्य हुनेछ। यदि आउटलेटमा ओजोन ग्यास ओभरफ्लो फेला पर्यो भने, कृपया यसलाई प्रतिस्थापन गर्न निर्माणलाई सम्पर्क गर्नुहोस्।

⑥इनलेट जडान पाइपले PTFE सामग्री प्रयोग गर्नुपर्छ।

⑦निर्माताको एयर फिल्टरले धुलोका कणहरू मात्र फिल्टर गर्न सक्छ। यदि प्रयोगकर्ताले तेलको धुंध, पानीको धुंध र अन्य मिडियाको साथ ओजोन ग्यास पत्ता लगाउन आवश्यक छ भने, कृपया पूर्व-उपचार उपकरण अनुकूलन गर्न समयमै निर्मातालाई सम्पर्क गर्नुहोस्।

C. सञ्चालन इन्टरफेस

(उच्च एकाग्रता 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3）

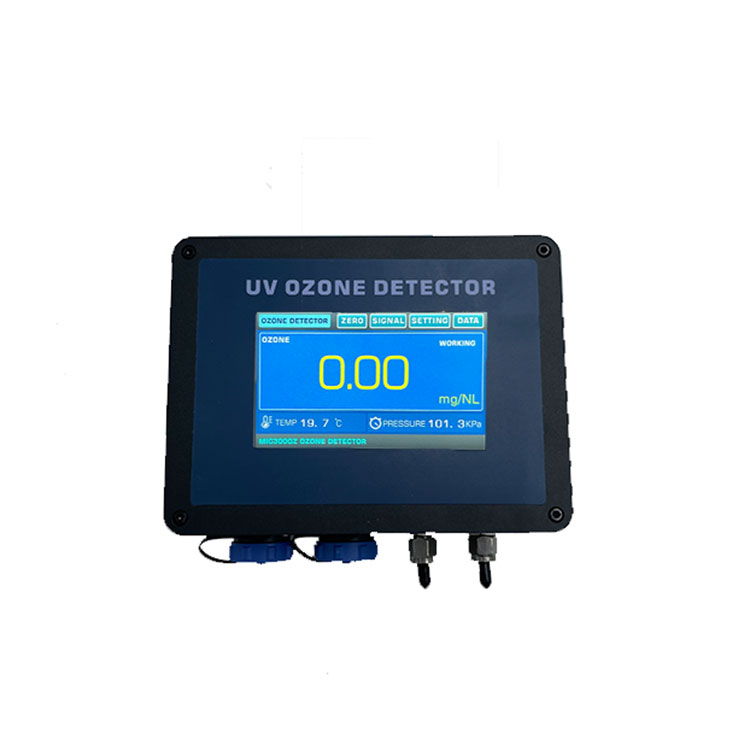

मुख्य इन्टरफेस-सामान्य प्रदर्शन प्रकार्य

"कार्य", "क्यालिब्रेसन" र "त्रुटि" मुख्य स्क्रिन डिस्प्ले इन्टरफेसको तल्लो दायाँ कुनामा प्रदर्शित हुन्छन्।

● कार्य: परीक्षण स्थिति चलाउनुहोस्

● ZEROING: उपकरण शून्य क्यालिब्रेसन सञ्चालनमा छ

● त्रुटि: ओजोन विश्लेषक विफलता। कृपया समयमा निर्मातालाई सम्पर्क गर्नुहोस्।

●लोडिङ: इन्स्ट्रुमेन्ट अन गरेपछि, तातो मेसिनले लोडिङ स्थिति देखाउँछ

शून्य मेनु

प्रयोगकर्ताहरूले परिस्थिति अनुसार "म्यानुअल शून्य क्यालिब्रेसन" र "स्वचालित शून्य क्यालिब्रेसन" मोडहरू बीच छनौट गर्न सक्छन्।

स्वचालित शून्य क्यालिब्रेसन अन्तराल समय प्रयोगकर्ता द्वारा तिनीहरूको आवश्यकता अनुसार सेट गर्न सकिन्छ।

जब ओजोन एकाग्रता मान ≥100g/Nm3 पत्ता लगाइन्छ, निर्माताले 24-96 घण्टाको स्वचालित शून्य क्यालिब्रेसन समय सिफारिस गर्दछ।

ओजोन एकाग्रता मानहरू ≤100g/Nm3 पत्ता लगाउँदा, निर्माताले 8-12 घण्टाको स्वचालित शून्य क्यालिब्रेसन समय सिफारिस गर्दछ।

"म्यानुअल शून्य क्यालिब्रेसन एक पटक" बटन, जब ट्रिगर हुन्छ, ओजोन ग्यास एकाग्रता विश्लेषकमा शून्य क्यालिब्रेसन कार्य गर्दछ।

सिग्नल मेनु

प्रयोगकर्ताहरूले तिनीहरूको अवस्था अनुसार "उच्च अलार्म बिन्दुहरू" र "लो अलार्म बिन्दुहरू" सेट अप गर्न सक्छन्। रिले संकेत आउटपुट को दुई सेट संग साधन, प्रयोगकर्ताहरु को दुई सेट NO, COM, NC रिले संकेत जडान गर्न सक्नुहुन्छ।

रिले संकेतहरू प्रयोग गर्दा, यो ध्यान दिनुपर्छ कि रिले संकेतहरू अधिकतम 24V को साथ DC पावर इनपुट हुनुपर्छ। 220VAC द्वारा रिले संकेतहरूमा प्रत्यक्ष पहुँचबाट बच्न प्रयास गर्नुहोस्।

सेटिङ मेनु

a प्रयोगकर्ताहरूले "तापमान क्षतिपूर्ति" सेट गर्न सक्छन् "खुला" र "बन्द" स्थानहरूमा मानहरू ल्याउन जुन ओजोन एकाग्रता गणनाको साथ।

b प्रयोगकर्ताहरूले ओजोन एकाग्रता गणनाको साथ "खुला" र "बन्द" स्थानहरूमा मानहरू ल्याउन "दबाव क्षतिपूर्ति" सेट गर्न सक्छन्। यो उपकरण दबाव ट्रान्समिटर समर्थन पम्पिङ नमूना र सक्रिय दबाव क्षतिपूर्ति।

ग प्रयोगकर्ताहरूले परिस्थिति अनुसार तलको रूपमा एकाइ छनौट गर्न सक्छन्:

अतिरिक्त व्याख्या:

g/Nm3 र g/m3 NTP को एकाइहरूले मानक तापक्रममा ओजोन सांद्रता (20 ℃ सम्भवतः) र मानक दबाव (101.325 KPa)।g/m3 NTP लाई बुझाउँछ।

(NTP- सामान्य तापक्रम र दबाब,STP- मानक तापक्रम र दबाब)

g/Nm3 अन्तर्राष्ट्रिय अभिव्यक्तिको अभिव्यक्ति हो। प्रदर्शनले अन्तर्राष्ट्रिय अभ्यास पछ्याउँछ र g/Nm3 एकाग्रताको अभिव्यक्ति मोडलाई अपनाउछ।

डाटा मेनु

प्यारामिटर मेनुको मुख्य स्क्रिन हेर्नुहोस्।

प्यारामिटर मेनुमा डेटा मानहरू ओजोन विश्लेषकको कार्यसम्पादन मूल्याङ्कन गर्न निर्माताको प्राविधिक कर्मचारीहरूले प्रयोग गर्ने प्यारामिटर सूचकहरू जस्तै हुन्। यो प्यारामिटर पृष्ठले दोहोरो पथ पराबैंगनी अवशोषण ओजोन विश्लेषकको विभिन्न मापदण्डहरू प्रदर्शन गर्दछ, ओजोन विश्लेषक सामान्य पत्ता लगाउन र प्रदर्शन स्थितिमा छ कि छैन भनेर निर्धारण गर्न प्रयोग गरिन्छ।

●UVLED-R: प्रतिक्रिया ग्यास प्रकाश तीव्रता मापदण्डहरूको अनुपस्थितिमा UV प्रकाश स्रोत हो।

●UVLED-M: पत्ता लगाउने चेम्बर (प्रकाश कक्ष) बाट गुजरेपछि UV प्रकाश स्रोतको प्रकाश तीव्रता प्यारामिटर।

●डेटा-शून्य र DATA-ABSR बिल ल्याम्बर्ट कानून र कार्यक्रम एल्गोरिदम अनुसार ओजोन विश्लेषक द्वारा प्राप्त एक प्यारामिटर डेटा मान हो।

प्रणाली स्थिति: "सामान्य" र "त्रुटि" ले ओजोन विश्लेषक उपकरण मापदण्डहरूको गणना अनुसार सामान्य रूपमा काम गर्न सक्छ कि भनेर निर्णय गर्न सक्छ।

●TheLED-Svalue हालको एकाग्रतामा परिवर्तनहरूको आधारमा ओजोन ग्यास एकाग्रता सेन्सर डेटा पुन: क्यालिब्रेट गर्ने प्रयोगकर्ताको क्षमता हो।

सन्दर्भ अनुपातले हालको पराबैंगनी एलईडी प्रकाश स्रोतको तीव्रतालाई प्रतिबिम्बित गर्दछ जब यो ग्यासमा परेको छैन।

सन्दर्भ मानले पराबैंगनी एलईडी प्रकाश स्रोतको प्रकाशको तीव्रताको प्यारामिटरलाई शून्य क्यालिब्रेसनको समयमा ग्यास पार नगरी प्रतिबिम्बित गर्दछ।

स्वचालित समायोजन प्रकार्य: उपकरण पृष्ठभूमिले शून्य क्यालिब्रेसनको समयमा पराबैंगनी एलईडीको चमक (सन्दर्भ मान) रेकर्ड गर्नेछ। जब पराबैंगनी एलईडीको चमक विचलित हुन्छ, प्रणालीले स्वचालित रूपमा पराबैंगनी एलईडीको चमकलाई सुधार गर्नेछ, ताकि ओजोन ग्यास एकाग्रता सेन्सरको शून्य बिन्दु स्वचालित रूपमा एक निश्चित दायरा भित्र समायोजित हुन्छ, प्रभावकारी रूपमा शून्य बिन्दु विचलनबाट बच्न।

डिबग मेनु

डिबगिङ मोड मेनु आधारभूत सेटिङहरू र प्यारामिटरहरू समायोजनको लागि हो। प्रयोगकर्ताहरूले पासवर्ड मेनु प्रविष्ट गर्ने प्रयास गर्दैनन्, जब पासवर्ड त्रुटि निश्चित समयमा पुग्यो, उपकरण स्वतः नीलो स्क्रिनको साथ लक हुनेछ।

यो अपरेशन पृष्ठभूमि इन्टरफेस र सेटिङहरूले ओजोन विश्लेषकको प्यारामिटरहरू परिमार्जन र परिमार्जन गर्न सक्छ, जस्तै "एकाग्रता गुणांक", "UV बत्तीको चमक", "4-20mA मान", "तापमान", "दबाव", "फोटोइलेक्ट्रिक रिसीभर प्यारामिटरहरू", "सुधार मान", "शून्य मानमा फर्कनुहोस्"।

【4】 सञ्चार निर्देशनहरू

● 4-20MA सिंगल आउटपुट

4-20MA सिग्नल आउटपुट एक सक्रिय आउटपुट हो। प्रयोगकर्ताहरूले सीधा डाटा अधिग्रहण उपकरणहरू पहुँच गर्न सक्छन् जस्तै एकल चिप कम्प्युटर वा PLC। 4-20MA सिग्नल पोर्टमा भोल्टेज कहिल्यै लोड नगर्नुहोस्।

●RS-485 संचार (चयन प्रकार्य)

नोट: टचस्क्रिन डिस्प्लेमा ठेगाना सेटिङ!

●RS-485 संचार (चयन प्रकार्य)

संचार मोड: Modbus-RTU (RS-485);

सञ्चार मापदण्डहरू: 9600, 8, N, 1;

डाटा ढाँचा: हेक्साडेसिमल प्राप्त, हेक्साडेसिमल पठाउनुहोस्

दर्ता मूल्य पढ्नुहोस्:

डेटा फिर्ता गर्नुहोस्

दर्ता लेख्नुहोस्:

फिर्ता मूल्य:

7. मर्मतसम्भार

सामान्य प्रयोगमा, वास्तविक सेवा जीवन साइट वातावरणमा निर्भर गर्दछ। फिर्ता कारखाना द्वारा प्रत्येक 18 महिनामा एक पटक विश्लेषक क्यालिब्रेट गर्न सिफारिस गरिन्छ (क्यालिब्रेसन निःशुल्क छ, प्रयोगकर्ताले फिर्ता र यातायात शुल्क वहन गर्दछ)। कठोर वातावरणमा, परीक्षण डेटाको वैधता सुनिश्चित गर्न प्रत्येक 12 महिनामा एक पटक सेन्सर क्यालिब्रेट गर्न सिफारिस गरिन्छ। निम्नानुसार मर्मत सामग्री:

(१) सेवन प्रणालीमा चुहावट छ कि छैन; ग्यास जडान पाइप लगाएको छ कि छैन; कनेक्टर जोडिएको छ कि छैन।

(२) बिजुली आपूर्ति लाइन र सकेट को कुनै ढीला वा बिग्रिएको छैन।

(३) विश्लेषक भित्र चुहावट छ कि छैन, ओजोन ग्यासको गन्ध आउन सक्छ।

(4) अन्य असामान्य समस्या।

यदि माथिको कुनै पनि समस्या भयो भने, कृपया सकेसम्म चाँडो निर्मातालाई सूचित गर्नुहोस्।

8. सावधानीहरू

A. उपकरणहरू छुट्याउन र जम्मा गर्न कडा रूपमा निषेध गरिएको छ। लेबलहरू प्रयोगमा अक्षुण्ण राख्नु पर्छ, अन्यथा त्यहाँ कुनै ग्यारेन्टी हुनेछैन।

B. मर्मतसम्भार सञ्चालन गर्न पेशेवर व्यक्ति हुनुपर्छ।

C. स्वेच्छाचारी रूपमा पृथक नगर्नुहोस्, र उपकरण खोल्दा अनावश्यक क्षतिबाट बच्न।

D. उपकरणहरू सफा राख्नुहोस्, स्क्रिनलाई स्क्र्याच हुनबाट जोगाउन कडा वस्तुहरूले स्क्रिनलाई नछुनुहोस्।

E. बिजुली आपूर्ति बन्द गर्नुहोस् र उपकरण नजिक हुँदा चिस्यान रोक्न।

F. असामान्य स्थितिको अवस्थामा, बिजुली आपूर्ति बन्द गर्नुहोस् र तुरुन्तै ग्यासको स्रोत काट्नुहोस्, र कृपया समयमै निर्मातालाई सम्पर्क गर्नुहोस्।

9. भण्डारण

उपकरणलाई राम्रोसँग हावा चल्ने, सुख्खा र गैर-संक्षारक वातावरणमा भण्डारण गरिनु पर्छ जहाँ परिवेशको तापक्रम -10℃～＋40℃，, सापेक्षिक आर्द्रता 80% भन्दा बढी हुँदैन। 80% भन्दा बढीको सापेक्षिक आर्द्रता भएको नमूना ग्यास, र ग्यासको तापक्रम -50℃～＋80℃ हुनुपर्छ।

10. वैधता अवधि

उत्पादनको जीवन इलेक्ट्रोनिक उपकरणको बुढ्यौली डिग्रीमा निर्भर गर्दछ। पुरानो इलेक्ट्रोनिक उपकरण प्रतिस्थापन पछि, उत्पादन सामान्य रूपमा प्रयोग गर्न सकिन्छ।

परीक्षण दायरा:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000ppm
प्रदर्शन संकल्प:	□0.01g/m   remark：1mg/L=1g/m3=467ppm
प्रदर्शन एकाइ:	□g/Nm3  □mg/NL   □%WT
नमूना विधि:	□सक्रिय दबाव नमूना  □पम्पिङ नमूना
सामग्री इन्टरफेस:	□ओजोन एकाग्रता   □तापमान क्षतिपूर्ति
	□दबाव क्षतिपूर्ति
प्रकाश स्रोत जीवन:	लगभग 30000-50000 घण्टा
प्रदर्शन इन्टरफेस:	4.3 इन्च टच स्क्रिन सञ्चालन इन्टरफेस
सहायक कार्य:	तापमान र दबाव क्षतिपूर्ति
नमूना प्रवाह:	0.5L±0.2L/मिनेट
इनपुट दबाव:	<0.1MPa
एकाग्रता त्रुटि :	<0.3%FS
रेखा विचलन :	<0.2%FS
शून्य बहाव:	<±0.3%।FS
प्रतिक्रिया समय:	संकेत ०.०३ एस हो, देखाउँदै ०.३ एस।
परिवेशको तापक्रम :	-20 ~ 50 ℃
श्रृंखला जडानको नमूना क्षमता:	बाइपास नमूना Φ6 (6*4mm छिटो घुमाउने इन्टरफेस) बाइपास नमूना Φ8 (8*6mm छिटो घुमाउने इन्टरफेस)
सञ्चार मोड:	RS-485
आउटपुट मोड:	4-20mA
रिले संकेत:	उच्च अलार्म, कम अलार्म
विद्युत आपूर्ति:	AC 110-220V;

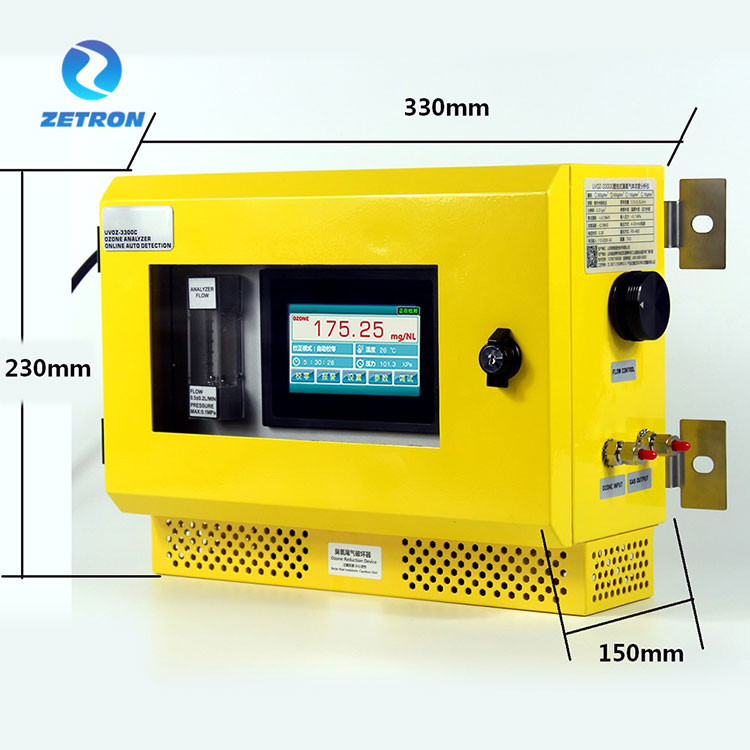

आयाम:	230mm(उचाई)×330mm(चौडाई)×150mm(गहिराई)
मानक कन्फिगरेसन:	□एन्टिसेप्टिक फ्लोमिटर    □फिल्टर   □ओजोन टेल ग्यास विनाशक □ नमूना पम्प
